一、項(xiàng)目名稱：不銹鋼三氯化鐵點(diǎn)腐蝕試驗(yàn)方法

二、標(biāo)準(zhǔn):

GB/T 17897—1999不銹鋼三氯化鐵點(diǎn)腐蝕試驗(yàn)方法

ASTM G48 ASTM G48-11(2015)使用三氯化鐵溶液做不銹鋼及 其合金的耐麻點(diǎn)腐蝕和抗裂口腐蝕性試驗(yàn)的標(biāo)準(zhǔn)方法

三、適用產(chǎn)品：不銹鋼

四、取樣要求：

4.1 GB/T 17897: 試樣的總表面積應(yīng)在10cm2以上，試樣的參考尺寸是（30mm~40mm）×20mm×（1.5mm~5mm）；

4.2 試樣的所有表面應(yīng)用砂紙研磨、拋光，然后用水和酒精清洗  4.3 用游標(biāo)卡尺測量試樣的尺寸，計(jì)算試樣的總面積以及試驗(yàn)的有效面積。

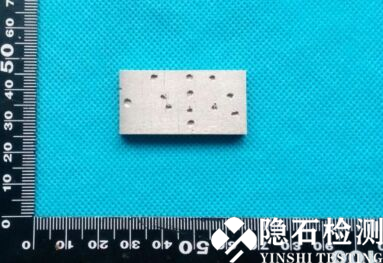

4.4 稱量試樣重量，精確到1mg，拍照。

五、測試條件：

5.1 溶液 GB/T 17897  用符合GB/T 622 規(guī)定的優(yōu)級(jí)純鹽酸和蒸餾水或去離子水配置成0.05mol/L（即稀釋約245倍）的鹽酸溶液，把符合HG/T 3-1085 規(guī)定的分析純?nèi)然F（FeCI3·6H2O）100g溶于900ml0.05mol/L鹽酸溶液中，配置成6%三氯化鐵溶液。

5.2 溫度  試驗(yàn)溫度為35℃±1℃或50℃±1℃，也可與客戶協(xié)議決定。

5.3 時(shí)間  試驗(yàn)周期：連續(xù)24小時(shí)。

六、結(jié)果評(píng)定：

計(jì)算腐蝕率

腐蝕率= .................(1)

式中：

      W前—試驗(yàn)前試樣的的質(zhì)量，單位為克（g）；

      W后—試驗(yàn)后試樣的的質(zhì)量，單位為克（g）；

      S—試樣的總表面積，單位為每平方米（㎡）;

      t—試驗(yàn)時(shí)間，單位為每小時(shí)（h）

腐蝕率〔g/（㎡.h）〕按公式（1）計(jì)算，計(jì)算結(jié)果按GB/T 8170進(jìn)行數(shù)值修約，修約到小數(shù)點(diǎn)后第二位。
