一、主要內(nèi)容

1、抗氫致開(kāi)裂實(shí)驗(yàn)室試驗(yàn)（HIC）概述：

    1.1 試驗(yàn)方法是將無(wú)應(yīng)力的試樣暴露在特定溶液（例如A溶液等）中，常溫常壓下，暴露規(guī)定的時(shí)間后，取出試樣并進(jìn)行評(píng)定。

2、抗硫化物應(yīng)力腐蝕實(shí)驗(yàn)室試驗(yàn)（SSC）概述：

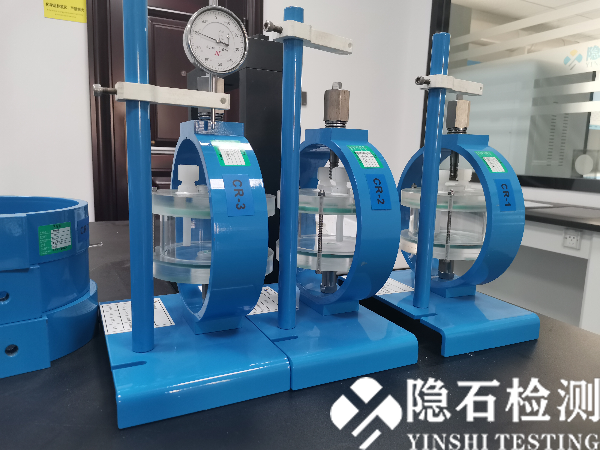

    2.1 對(duì)于常溫常壓下試驗(yàn)，SSC試驗(yàn)程序可概述如下：施加應(yīng)力的試樣浸泡在含硫化氫的酸性水溶液環(huán)境中。通過(guò)施加合適增量的載荷獲得EC（環(huán)境導(dǎo)致開(kāi)裂）數(shù)據(jù)。

3、影響測(cè)試結(jié)果的因素

①受化學(xué)成分、熱處理和微觀結(jié)構(gòu)等影響冶金狀態(tài)和強(qiáng)度；

    釋義：鋼鐵材料的化學(xué)成分是影響其抗硫/抗氫性能的最重要因素，不同材料牌號(hào)鋼具有不同的抗硫/抗氫敏感度。在材料成分確定的情況下，控制材料中硫含量避免形成超標(biāo)的硫化物夾雜，避免材料在軋制過(guò)程中產(chǎn)生嚴(yán)重的帶狀組織，可增加材料的抗硫/抗氫性能。氫裂紋極易在材料的夾雜物和帶狀組織中產(chǎn)生，而且?guī)罱M織的敏感性高于夾雜物。

    根據(jù)材料要求標(biāo)準(zhǔn)MR0175，抗硫/抗氫鋼在硬度上有嚴(yán)格要求。

②水相中氫離子濃度（活性）（pH）；

③H₂S分壓，即H₂S濃度與總體絕對(duì)壓力之比；

④總的拉伸應(yīng)力；

⑤溫度；

⑥暴露于酸性環(huán)境的時(shí)間；

4、申請(qǐng)表填寫(xiě)要點(diǎn)

    申請(qǐng)表中帶有“★”符號(hào)的為必填項(xiàng)目，一部分涉及公司業(yè)務(wù)處理方面的問(wèn)題，另一部分涉及實(shí)驗(yàn)室試驗(yàn)?，F(xiàn)將實(shí)驗(yàn)室試驗(yàn)必填項(xiàng)目列出并釋義如下：

①樣品名稱

    釋義：樣品名稱為必填項(xiàng)目，樣品種類關(guān)系到樣品取樣的方向，取樣方向?qū)?shí)驗(yàn)結(jié)果有影響。

②材質(zhì)牌號(hào)

    釋義：樣品牌號(hào)為必填項(xiàng)目，實(shí)驗(yàn)室在試驗(yàn)過(guò)程中需要了解樣品牌號(hào)。另外，如果涉及對(duì)試驗(yàn)結(jié)果的失效分析與評(píng)定，樣品牌號(hào)是必需的。

③檢測(cè)標(biāo)準(zhǔn)

    釋義：檢測(cè)標(biāo)準(zhǔn)中規(guī)范了各項(xiàng)試驗(yàn)條件以及操作方法，使得不同實(shí)驗(yàn)室、不同檢驗(yàn)人員得到的測(cè)試結(jié)果都具有對(duì)比性。目前我們抗硫化物應(yīng)力腐蝕試驗(yàn)的常用標(biāo)準(zhǔn)為GB/T 4157-2017和NACE TM0177-2016；抗氫致開(kāi)裂試樣的常用標(biāo)準(zhǔn)為GB/T 8650-2015和NACE TM0284-2016。

測(cè)試標(biāo)準(zhǔn)中規(guī)定了“3、影響測(cè)試結(jié)果的因素”各項(xiàng)內(nèi)容：

如1：水相中氫離子濃度（活性），即pH值；標(biāo)準(zhǔn)中提供了溶液A：常溫常壓下，含飽和H₂S的氯化鈉醋酸溶液；溶液B：常溫常壓下，含飽和H₂S的人工海水。試驗(yàn)如果選用A溶液，標(biāo)準(zhǔn)中要求A溶液pH2.6-2.8，試驗(yàn)后測(cè)量PH≤4.0。

如2：H₂S分壓，標(biāo)準(zhǔn)中要求使用飽和H₂S后的溶液。

如3：溫度：國(guó)標(biāo)及美標(biāo)中均要求SSC溫度24℃±3℃，HIC溫度要求25℃±3℃。

如4：暴露于酸性環(huán)境的時(shí)間：

國(guó)標(biāo)及美標(biāo)中均要求SSC測(cè)試時(shí)間為720h，或試樣在720h內(nèi)失效；HIC測(cè)試時(shí)間為96h。

④檢測(cè)方法

    釋義：在SSC標(biāo)準(zhǔn)中，提供了四種測(cè)試方法，分別為A法-標(biāo)準(zhǔn)拉伸；B法-彎曲試驗(yàn)；C法-C型環(huán)試驗(yàn)；D法-懸臂梁試驗(yàn)；另外，又補(bǔ)充了四點(diǎn)彎曲法，四點(diǎn)彎曲法對(duì)應(yīng)的制樣標(biāo)準(zhǔn)為ASTM G39-1999，ISO 7539-2-1989，GB/T 15970.2-2000。

⑤加載應(yīng)力

    釋義：加載應(yīng)力對(duì)應(yīng)于“3、影響測(cè)試結(jié)果的因素”中的總的拉伸應(yīng)力，會(huì)直接影響試驗(yàn)結(jié)果。拉伸應(yīng)力必須和客戶確認(rèn)。

⑥其他

    釋義：當(dāng)客戶在標(biāo)準(zhǔn)要求之外有任何其他技術(shù)要求時(shí)，必須在申請(qǐng)表中明確注明。
